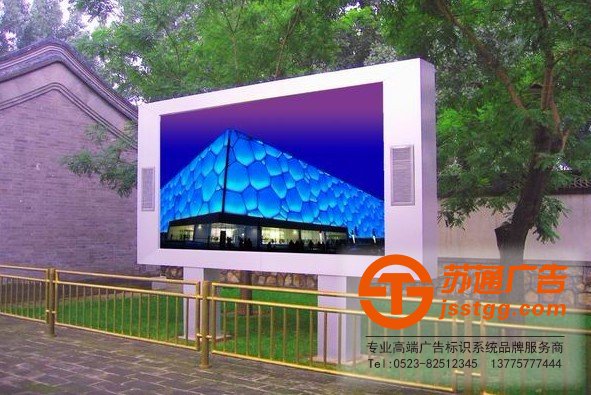

LED顯示屏就是由若干個可組合拼接的顯示單元(單元顯示板或單元顯示箱體)構成屏體，再加上一套適當?shù)目刂破?主控板或控制系統)。所以多種規格的顯示板(或單元箱體)配合不同控制技術的控制器就可以組成許多種LED顯示屏，以滿足不同環境，不同顯示要求的需要。

一、LED顯示屏的主要構成：

1、金屬結構框架,其作用是構成內框架，搭載顯示單元板或模組等各種電路板以及開關電源

2、顯示單元：是LED顯示屏的主體部分，由LED燈及驅動電路構成。戶內屏就是各種規格的單元顯示板，戶外屏就是模組箱體。

3、掃描控制板：該電路板的功能是數據緩沖，產生各種掃描信號以及占空比灰度控制信號。

4、開關電源：將220V交流電變?yōu)楦鞣N直流電提供給各種電路。

5、傳輸電纜：主控儀產生的顯示數據及各種控制信號由雙絞線電纜傳輸至屏體。

6、主控制儀：將輸入的RGB數字視頻信號緩沖，灰度變換，重新組織，并產生各種控制信號。

7、專用顯示卡及多媒體卡：除具有電腦顯示卡的基本功能外還同時輸出數字RGB信號及行，場，消隱等信號給主控儀。多媒體除以上功能外還可將輸入的模擬Video信號變?yōu)閿?shù)字RGB信號(即視頻采集)。

二、LED顯示屏主要工作原理：

LED顯示屏通常由主控制器、掃描板、顯示控制單元和LED顯示屏體組成，主控制器從計算機顯示卡獲取一屏各像素的各色亮度數據，然后分配給若干塊掃描板，每塊掃描板負責控制LED顯示屏上的若干行（列），而每一行（列）上的LED顯示信號則用串行方式通過本行的各個顯示控制單元級聯傳輸，每個顯示控制單元直接面向LED顯示屏體。 主控制器所作的工作，是把計算機顯示是配卡的信號轉換成LED顯示屏所需要的數據和控制信號格式 。 顯示控制單運的作用，和圖像顯示屏的情況類似，一般由帶有灰度級控制功能 的移位寄存器鎖存器構成。只是視頻LED顯示屏的規模往往更大，所以應該使用集成規模更大的集成電路。 掃描扳所起的作用正所謂承上啟下，一方面它接受主控制器的視頻信號，另一方面把屬于本級數據傳送給自己的各個顯示控制單元，同時還要把不屬于本級的數據向下一個級聯的掃描扳傳輸。視頻信號和LED顯示數據，在空間、時間、順序等各方面的差別，都需要有掃描板來協調。
